Капитальный ремонт двигателя Liebherr D 9408 TI‑E на самоходном кране Liebherr LTM 1160/2

Введение: характеристики машины и причина поломки

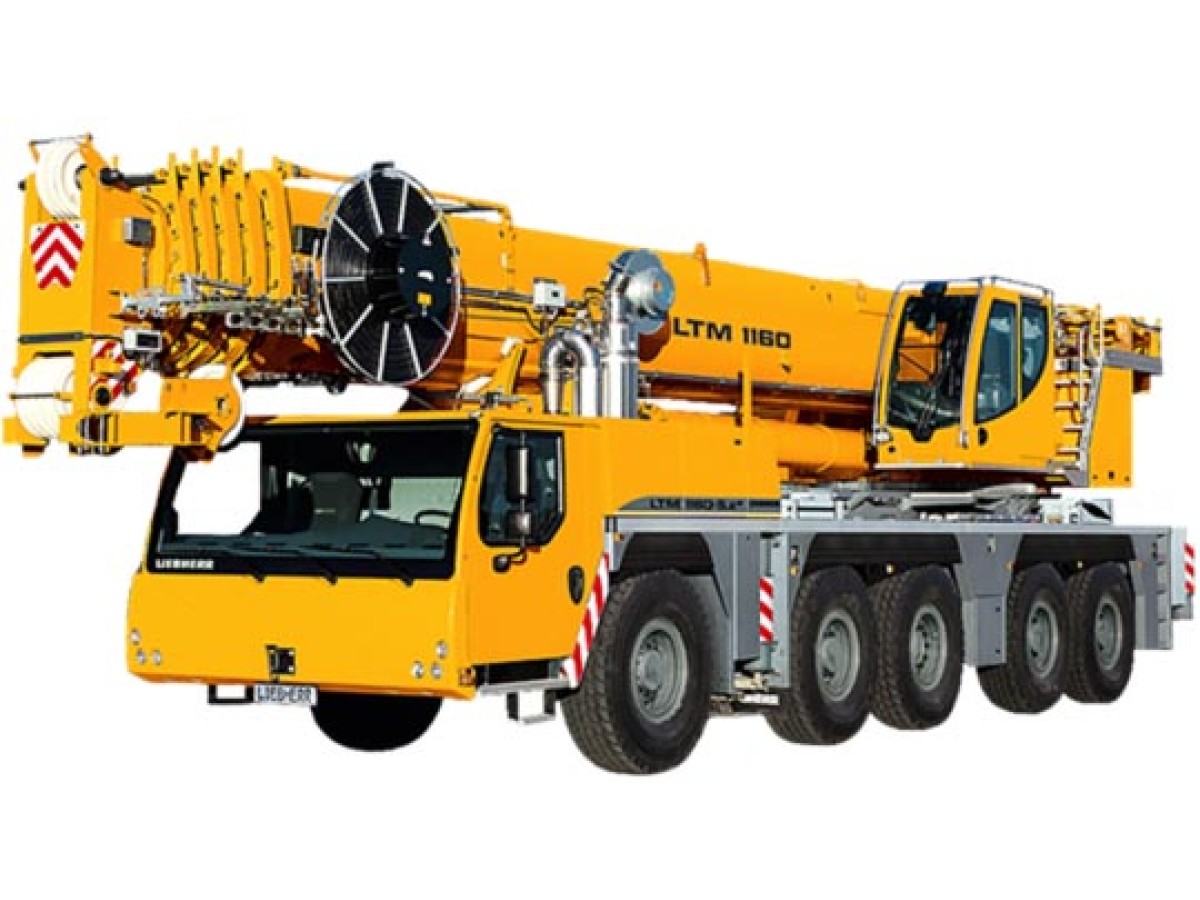

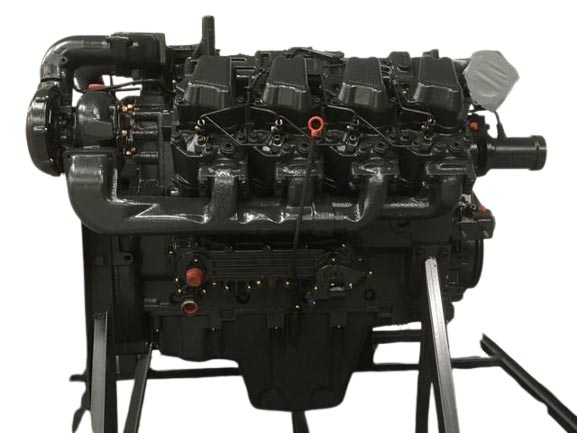

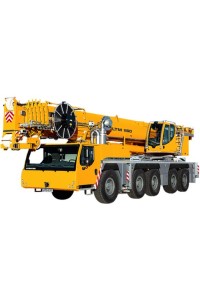

Самоходный кран Liebherr LTM 1160/2 — усовершенствованная машина, которую применяют в сборочных работах, инфраструктурном строительстве и тяжёлой промышленности. Производитель — компания Liebherr — известен высоким качеством конструкции и надёжными технологическими решениями. Ключевой компонент машины — двигатель внутреннего сгорания Liebherr D 9408 TI‑E: восьмицилиндровый блок V8 мощностью 400 кВт (544 л. с.), рассчитанный на эксплуатацию в сложных условиях.

В сервис компании ВИБАКО поступил кран с признаками неисправности: потерей мощности, повышенным расходом масла и интенсивным дымлением. Предварительная диагностика выявила износ цилиндров и поршней.

Диагностика

Специалисты провели измерение давления сжатия и испытание на герметичность цилиндров. Результаты показали значительные расхождения показателей между цилиндрами. Дополнительно выполнили эндоскопический осмотр — он подтвердил видимые признаки износа поверхности цилиндров. На основании полученных данных приняли решение о капитальном ремонте двигателя.

Демонтаж двигателя

Демонтаж выполнили специалисты мобильного сервиса непосредственно на объекте эксплуатации техники. В первую очередь отключили все ключевые системы: топливную, электрическую, охлаждения, а также воздухозаборник. Особое внимание уделили защите проводки и маркировке компонентов — это обеспечило корректность последующего монтажа.

После подготовки агрегата к снятию двигатель демонтировали с помощью крана, предоставленного владельцем машины. Операция прошла в строгом соответствии с регламентами безопасности, после чего силовой агрегат доставили в производственный центр для детальной проверки.

Проверка компонентов

В мастерской провели полную разборку силового агрегата. Каждый элемент тщательно очистили и подвергли технической оценке. Проверка подтвердила значительный износ гильз цилиндров и поршней; также зафиксировали следы перегрева и микроповреждения рабочих поверхностей.

Диагностика коленчатого вала выявила необходимость его шлифовки из‑за износа цапф. Шатуны проверили на геометрию и прочность — часть из них потребовала замены. Головки цилиндров испытали на герметичность в водяной ванне: в нескольких секциях обнаружили утечки.

Дополнительно оценили состояние турбокомпрессоров (проверили люфт) и системы впрыска, которая демонстрировала неравномерную работу. Топливный насос высокого давления (ТНВД) направили на специализированную регенерацию.

Восстановление и ремонт двигателя

Ремонт включал комплексные работы в кривошипно‑поршневой группе. Заменили гильзы цилиндров, поршни и поршневые кольца. Коленчатый вал прошлифовали, затем установили новые коренные и шатунные вкладыши.

Головки цилиндров подвергли выравниванию плоскости, заменили клапаны и направляющие втулки, выполнили регенерацию сёдел клапанов — это позволило полностью восстановить герметичность камеры сгорания.

Топливную систему восстановили: ТНВД и форсунки протестировали на испытательном стенде. Провели регенерацию турбокомпрессоров, проверили генератор и стартер.

Сборку выполнили в строгом соответствии с технической документацией производителя. На каждом этапе контролировали моменты затяжки и точность сопряжения деталей.

Испытания на динамометрическом стенде

После сборки двигатель прошёл обязательные испытания на динамометрическом стенде — это один из ключевых этапов контроля качества. Возможность полноценной нагрузочной проверки до установки в машину — существенное преимущество: она позволяет выявить даже минимальные отклонения, которые в реальной эксплуатации могли бы проявиться только спустя сотни моточасов.

Первый этап испытаний длился более 16 моточасов при нагрузке 20–30 % от номинальной мощности. В этот период контролировали давление масла, рабочую температуру, стабильность оборотов и герметичность систем.

Затем двигатель испытали на полной нагрузке, многократно моделируя реальные условия работы крана. Анализировали реакцию агрегата на переменные нагрузки, динамику прироста мощности и расход топлива. Испытания завершились успешно — двигатель признали пригодным к монтажу.

Монтаж двигателя на кран Liebherr LTM 1160/2

Установку провели на площадке эксплуатации машины. Двигатель аккуратно поместили в моторный отсек с помощью крана и точно выставили на монтажных лапах. Все механические соединения выполнили согласно стандартам производителя.

Подключили систему охлаждения, топливную магистраль, воздухозаборник и электрооборудование. Особое внимание уделили герметичности соединений и корректной прокладке проводки. Заменили фильтры и эксплуатационные жидкости — техника была готова к первому пуску.

Функциональные испытания провели в присутствии оператора. Проверили работу двигателя под нагрузкой и его взаимодействие с рабочими системами крана. После подтверждения корректных параметров составили протокол приёмки.

Обслуживание двигателя после ремонта

Заказчику передали детальные рекомендации по эксплуатации отремонтированного агрегата. Первый осмотр рекомендовано провести через 50 моточасов — он включает замену фильтров и контроль соединений. Последующие проверки целесообразно выполнять каждые 250 моточасов либо не реже одного раза в три месяца.

Мобильный сервис компании обеспечивает эксплуатационную поддержку: при возникновении любых отклонений специалисты оперативно реагируют и помогают устранить проблему.

Применение двигателя Liebherr D 9408 TI‑E

Двигатель Liebherr D 9408 TI‑E устанавливают не только на модель LTM 1160/2, но и на другую тяжёлую технику: более крупные самоходные краны, специализированное и промышленное оборудование, где критичны высокая мощность и надёжность.

Резюме

Капитальный ремонт двигателя Liebherr D 9408 TI‑E позволил полностью восстановить работоспособность крана и обеспечить его безопасную дальнейшую эксплуатацию. Обязательные испытания на динамометрическом стенде подтвердили качество выполненных работ ещё до монтажа — это существенно повышает надёжность агрегата.
