Капитальный ремонт двигателя Cummins QSB 4.5 в гусеничном экскаваторе Hyundai R180LC‑9

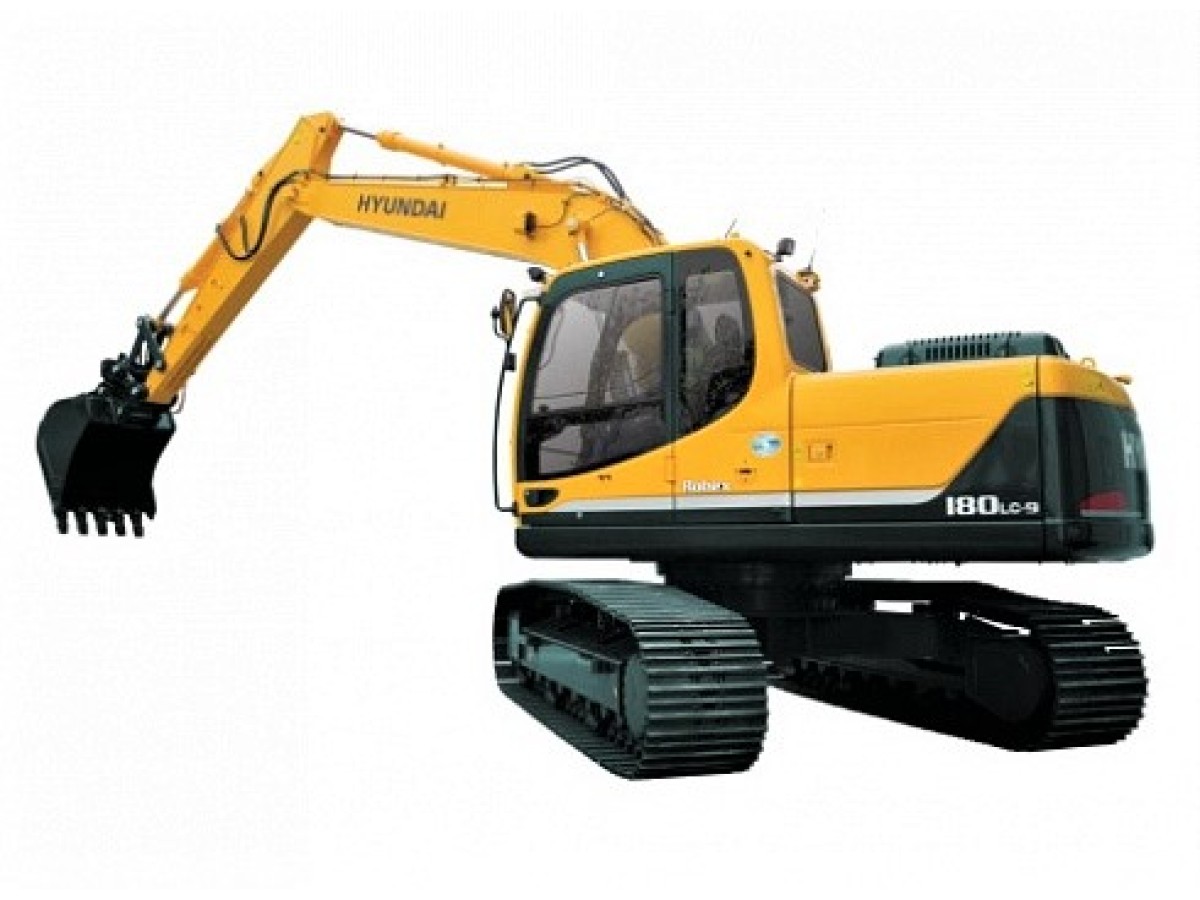

  Гусеничный экскаватор Hyundai R180LC‑9 — универсальная машина, которую применяют при земляных работах, строительстве инфраструктуры и муниципальных работах. Модель ценят за высокую производительность гидравлической системы, точность управления и надёжность при многочасовой эксплуатации. За привод машины отвечает двигатель Cummins QSB 4.5 — 4,5‑литровый четырёхцилиндровый дизельный агрегат с электронной системой управления и турбонаддувом. Конструкция рассчитана на эксплуатацию в тяжёлых условиях и отличается высоким крутящим моментом уже на низких оборотах.

  В компанию ВИБАКО поступил двигатель экскаватора, эксплуатировавшегося в одном из регионов. Специалисты ВИБАКО выполнили диагностику непосредственно на объекте у клиента. Оператор сообщил о постепенном снижении мощности, повышенном расходе масла и интенсивном задымлении при работе под нагрузкой. На первом этапе специалисты провели измерение давления сжатия, анализ рабочих параметров агрегата и контроль системы впуска. Далее выполнили тест на герметичность цилиндров и эндоскопический осмотр камер сгорания. Результаты исследований однозначно свидетельствовали о значительном износе цилиндров и поршней, в связи с чем было принято решение о капитальном ремонте двигателя.

Демонтаж двигателя Cummins QSB 4.5 с экскаватора Hyundai R180LC‑9

  Демонтаж выполнили специалисты мобильного сервиса ВИБАКО непосредственно на объекте клиента. В соответствии с установленной процедурой для работ использовали кран, предоставленный владельцем машины. Механики отключили электрическую систему, топливопроводы, систему охлаждения, впускные и выпускные трубы, а также все компоненты, препятствовавшие снятию силового агрегата. Каждый разъём пометили, а открытые провода защитили от попадания мусора.

После отвинчивания креплений двигателя и сцепления агрегат извлекли из моторного отсека и доставили в производственный центр компании. Благодаря надлежащей защите в ходе транспортировки все компоненты оборудования впоследствии удалось тщательно проверить.

Проверка двигателя в мастерской

  После доставки агрегата в мастерскую специалисты приступили к полной проверке. Двигатель разобрали до последнего болта, все детали промыли в технологических шайбах. Провели проверку коленчатого вала, шатунов, поршней, гильз цилиндров, распределительного вала, головки блока, турбокомпрессора и топливной системы.

  Предварительный диагноз подтвердился: гильзы цилиндров имели значительный износ, поршневые кольца утратили герметичность, на поршнях были заметны следы перегрева, обусловленные длительным сроком службы. Специалисты измерили коленчатый вал, проверили биение и состояние масляных каналов. Головку блока проверили на герметичность в нагретой водяной бане, а топливный насос высокого давления (ТНВД) и форсунки направили на специализированные испытания.

Восстановление и ремонт двигателя

  Объём капитального ремонта предусматривал полную реконструкцию кривошипно‑поршневой системы. Выполнили шлифовку коленчатого вала, установили новые основные и шатунные вкладыши, новые гильзы цилиндров, поршни и комплект поршневых колец. Шатуны проверили по параметрам геометрии и веса.

  Головку блока подвергли полной регенерации: выполнили планирование поверхности, заменили направляющие клапанов, клапаны и герметики. После завершения работ повторно проверили герметичность.

  Топливную систему протестировали на испытательных станциях: оценили параметры насоса высокого давления и форсунок. Турбокомпрессор проверили на радиальный и осевой зазоры. Генератор, стартер и прочее оборудование протестировали перед повторной сборкой.

  По завершении всех ремонтных работ сборку двигателя выполнили в соответствии с документацией производителя. Контроль моментов затяжки осуществляли с применением сертифицированных динамометрических ключей, каждый этап сборки документировали.

Испытания на динамометрическом стенде

  Один из важнейших этапов, реализуемых компанией ВИБАКО, — проверка каждого отремонтированного двигателя на динамометрическом стенде. Это позволяет клиенту получить проверенный агрегат ещё до установки в машину, что существенно снижает риск повторной разборки. Подобный подход практикует лишь небольшое число компаний, специализирующихся на ремонте двигателей для строительной техники.

  Двигатель Cummins QSB 4.5 запустили на испытательном стенде; он проработал более 16 часов при нагрузке порядка 20–30 % от номинальной. В этот период контролировали температуру охлаждающей жидкости, давление масла, параметры топливной системы, стабильность оборотов и герметичность всех систем. После этапа притирки нагрузку постепенно увеличивали до номинальных значений. Неоднократно меняли скорость вращения и применяли динамические нагрузки — это позволило оценить поведение агрегата в условиях, максимально приближённых к реальной эксплуатации экскаватора.

  Во время испытаний также отслеживали электронные параметры контроллера двигателя, реакцию на резкие изменения нагрузки, температуру выхлопных газов и стабильность работы турбокомпрессора. Проверили герметичность системы охлаждения, системы смазки и воздухозаборника. По завершении испытаний провели финальную проверку фильтров и комплексный анализ работы агрегата. Двигатель допустили к установке в машину только после подтверждения соответствия всех параметров требуемым значениям.

Сборка двигателя на экскаваторе Hyundai R180LC‑9

  После успешного прохождения испытаний на динамометрическом стенде механики ВИБАКО вновь выехали на объект к клиенту. С использованием крана, предоставленного владельцем машины, двигатель аккуратно установили в моторный отсек. Смонтировали все крепёжные элементы в соответствии с документацией производителя, заменили необходимые уплотнения и расходные материалы.

  Затем подключили топливную систему, систему охлаждения, впускные и выпускные линии, электрическую и гидравлическую системы, взаимодействующие с силовым агрегатом. Особое внимание уделили герметичности всех соединений и корректной прокладке проводов. Перед первым запуском заменили фильтры и моторное масло, выполнили прокачку топливной системы.

  Первый запуск провели в присутствии оператора машины. Совместно выполнили серию рабочих испытаний: работу на холостом ходу, увеличение гидравлической нагрузки, вождение и реализацию полных рабочих циклов экскаватора. После подтверждения корректной работы двигателя, отсутствия утечек и соответствия всех необходимых параметров подписали протокол завершения сборки.

Обслуживание двигателя после ремонта

  На каждый двигатель, отремонтированный компанией ВИБАКО, предоставляется гарантия. Рекомендуется провести первый осмотр после 50 моточасов работы. В ходе визита сервисные специалисты ВИБАКО заменяют фильтры, контролируют состояние масла, проверяют герметичность всех соединений и оценивают взаимодействие двигателя с гидравлической системой машины. Последующие осмотры целесообразно проводить каждые 250 моточасов, но не реже одного раза в три месяца.

Машины, оснащаемые двигателем Cummins QSB 4.5

  Двигатель Cummins QSB 4.5 широко применяют в строительных, дорожных и промышленных машинах. Агрегат устанавливают, в частности, на гусеничные экскаваторы, колёсные погрузчики, дорожные катки, грейдеры и другие машины, где требуется надёжный и экономичный дизельный двигатель. Благодаря высокой популярности модели компания ВИБАКО предлагает комплексный сервис, включая капитальный и текущий ремонт этих агрегатов.

Резюме

  Капитальный ремонт двигателя Cummins QSB 4.5 на гусеничном экскаваторе Hyundai R180LC‑9 позволил полностью восстановить работоспособность машины и вернуть её рабочие параметры к нормативным значениям. Тщательная диагностика, профессиональная регенерация ключевых компонентов, обязательные испытания на динамометрическом стенде и грамотная сборка обеспечили клиенту получение агрегата, готового к длительной эксплуатации. Дополнительным преимуществом сотрудничества с ВИБАКО является возможность проведения мобильных демонтажей, монтажных работ и последующего сервисного обслуживания непосредственно на объекте заказчика.
