Прокладка ГБЦ для Perkins 1104A‑44 (аналог 3681E046) Autowelt HG‑80000

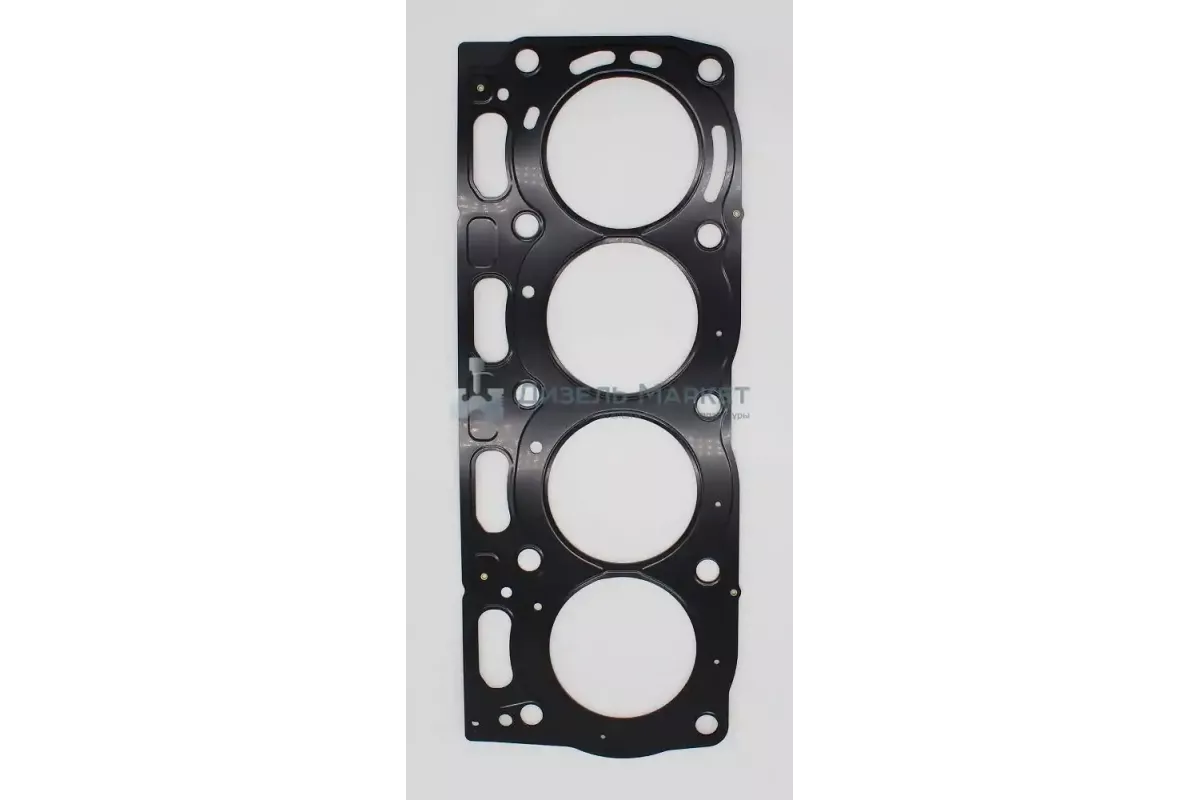

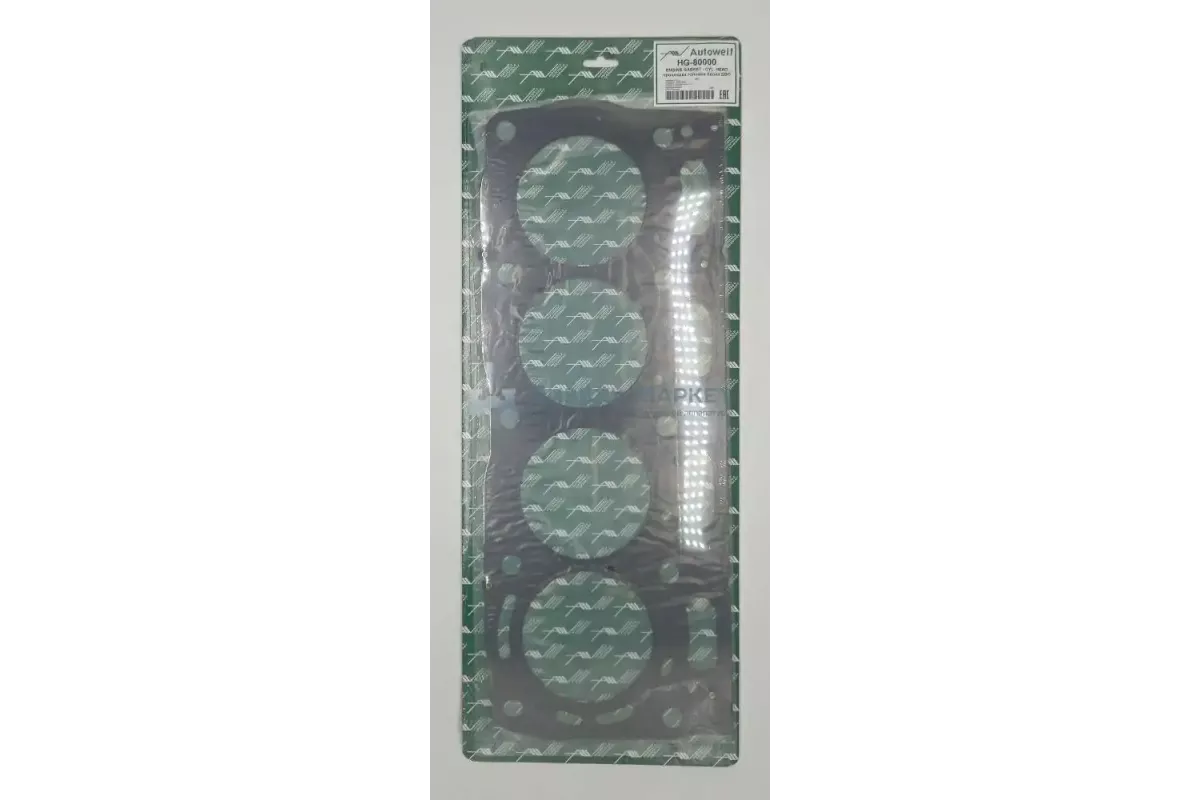

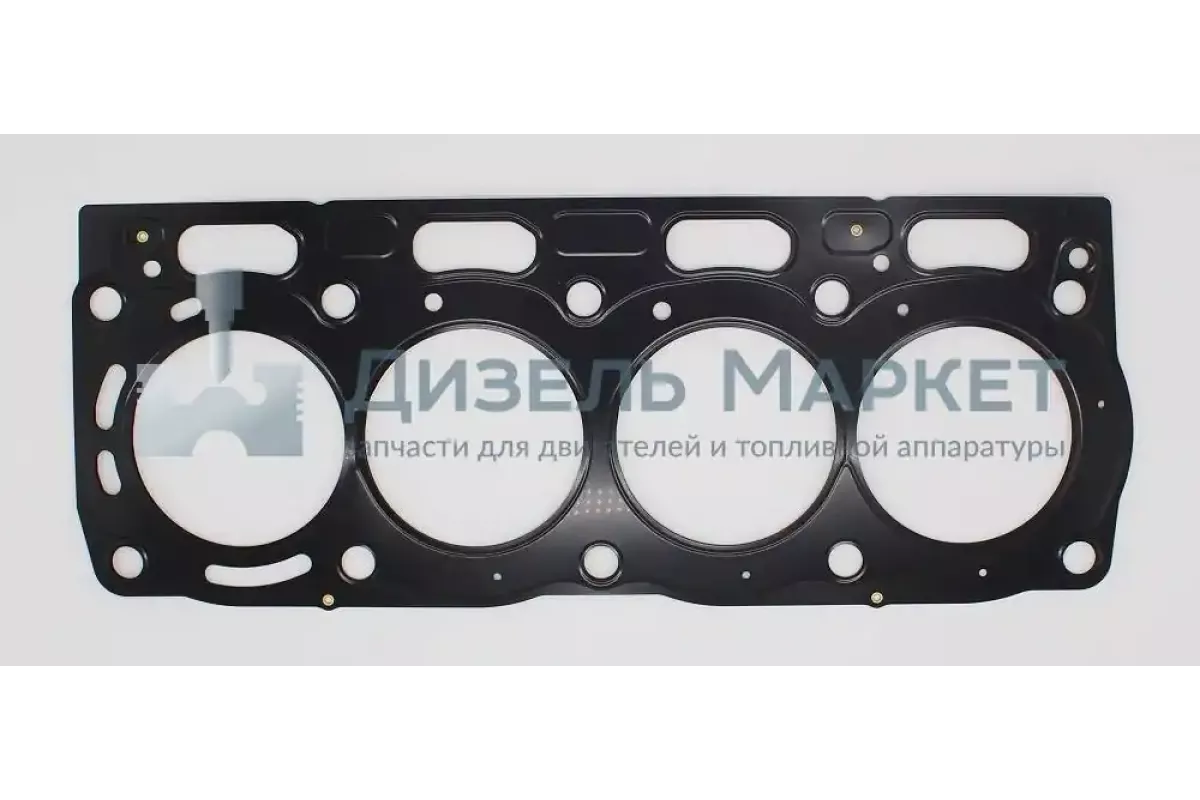

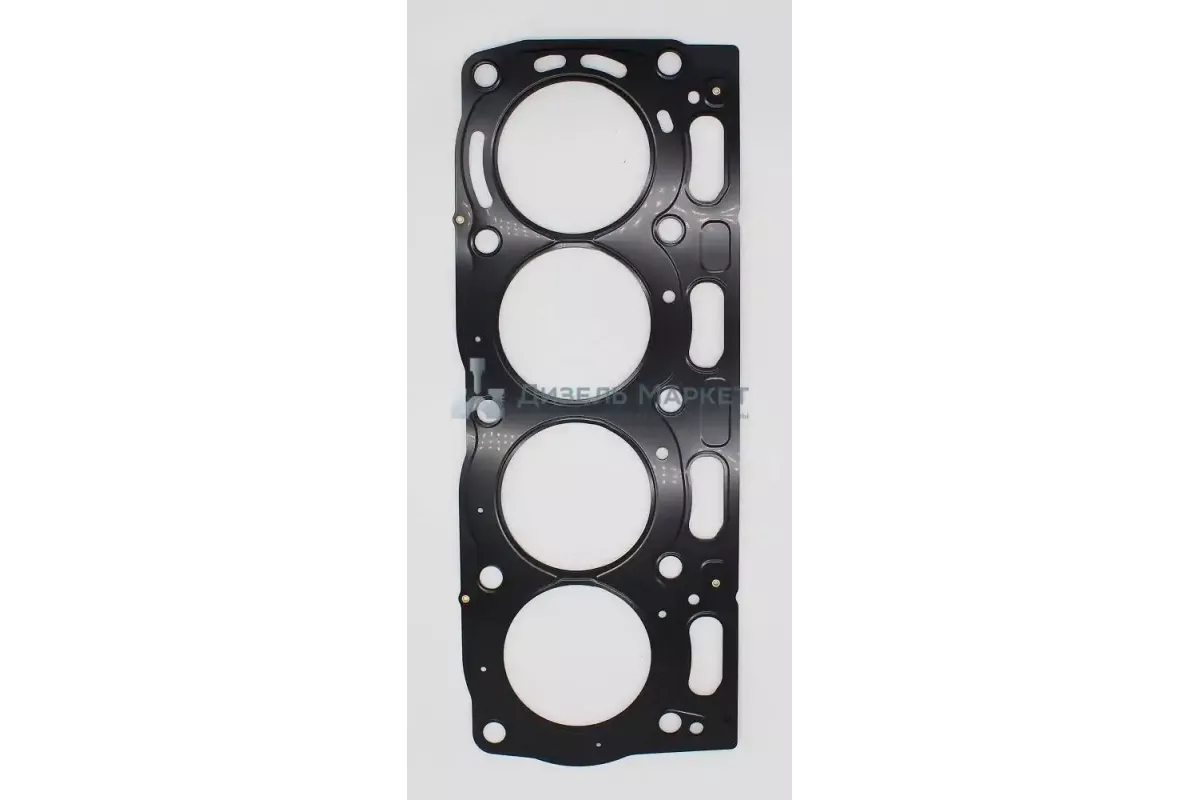

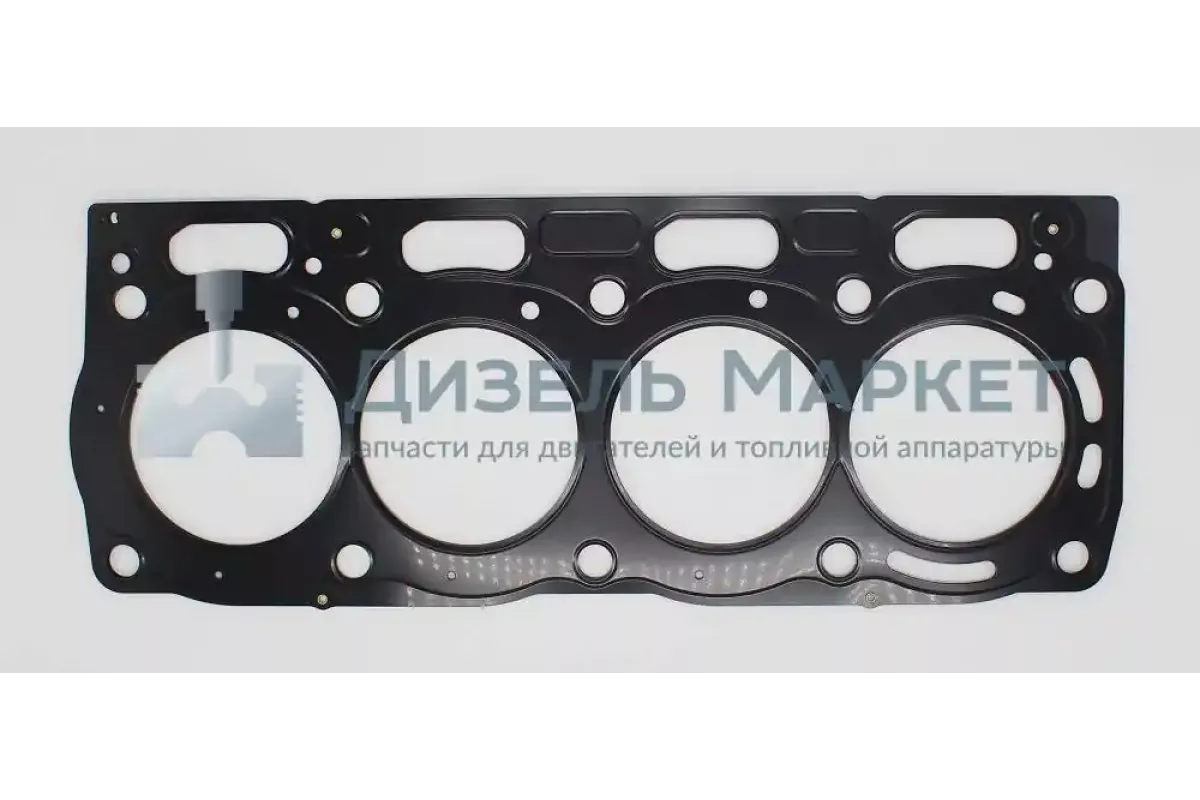

Прокладка ГБЦ Autowelt HG‑80000 — стальная прокладка головки блока цилиндров, полноценный аналог оригинальной детали Perkins 3681E046 (также 3681E051). Предназначена для двигателей Perkins серии 1104 и обеспечивает герметичность стыка между блоком цилиндров и головкой блока, исключая прорыв газов, утечку охлаждающей жидкости и масла в камеру сгорания.

Конструктивные особенности

• Стальная многослойная конструкция — устойчивость к высоким температурам и давлению в камере сгорания, отсутствие усадки со временем
• Прецизионная вырубка по контуру — точное соответствие оригинальным чертежам Perkins, полное совпадение отверстий под болты, масляные каналы и рубашку охлаждения
• Эластомерное покрытие — микропокрытие рабочих кромок обеспечивает дополнительную герметизацию при первом затягивании болтов
• Стойкость к термоциклированию — материал сохраняет геометрию при многократных нагревах и охлаждениях без потери уплотняющих свойств

Технические характеристики

• Артикул: HG‑80000
• Производитель: Autowelt
• Оригинальный номер: 3681E046
• Кросс-номера: 3681E051, 3681E044, 3681E047, 4224956M1, 4225140M1, 4225850M1, 257.151, 257151
• Дополнительные номера: CAT 258‑4946, 240‑7194; FG Wilson 916‑535; Bobcat 6924900, 6911969; JCB 02/203176
• Тип детали: прокладка ГБЦ (стальная)
• Материал: легированная сталь с эластомерным покрытием
• Вес в упаковке: ~0,56 кг
• Габариты упаковки: 53 × 21 × 0,5 см
• Гарантия: 12 месяцев

Совместимость

• Perkins 1104A‑44, 1104A‑44T, 1104A‑44TA
• Perkins 1104C‑44, 1104C‑44T, 1104C‑44TA
• Perkins 1104C‑E44, 1104C‑E44T, 1104C‑E44TA
• Perkins 1104D‑44, 1104D‑44T, 1104D‑44TA
• Caterpillar 3054, C4.4 (на базе Perkins 1104)

Применение в технике

Прокладка ГБЦ Perkins 3681E046 (HG‑80000) используется при ремонте двигателей «Перкинс» на:

• Дизель-генераторных установках (в т. ч. FG Wilson)
• Строительной технике (экскаваторы-погрузчики JCB, фронтальные погрузчики, мини-погрузчики Bobcat)
• Сельскохозяйственной технике (тракторы, комбайны Massey Ferguson, CASE-IH, Claas, New Holland)
• Вилочных погрузчиках и складской технике
• Промышленных насосных и компрессорных станциях

Рекомендации по установке

• Очистка привалочных поверхностей блока и ГБЦ — остатки старой прокладки, нагар и неровности нарушают герметичность нового уплотнения
• Проверка плоскостности ГБЦ и блока — допуск не более 0,05 мм; при превышении — обязательная фрезеровка привалочной плоскости
• Затяжка болтов по схеме — строго в порядке, указанном в сервисном руководстве Perkins, в несколько проходов с контролем момента
• Использование новых болтов ГБЦ — повторное использование растянутых болтов недопустимо, особенно на двигателях с турбонаддувом
• Контроль выступания поршней — при замене прокладки проверьте выступание поршней над плоскостью блока, чтобы определить нужную толщину прокладки
• Обкатка после сборки — после первого запуска и прогрева рекомендуется дотяжка болтов ГБЦ в соответствии с регламентом

Важно

При подборе прокладки ГБЦ обязательно сверьте каталожный номер с модификацией двигателя. Прокладки для версий с турбонаддувом (T, TA) и без (атмосферных) могут отличаться толщиной и конфигурацией отверстий. Установка несоответствующей прокладки приводит к потере компрессии, прорыву газов, попаданию антифриза в масло и серьёзному повреждению двигателя.
